Kuinka vedenkeittimen liitin voi parantaa tehonsiirtoa, turvallisuutta ja laitteen luotettavuutta

JIATAIkehittää sähköliitäntä- ja lämpötilansäätökomponentteja kodinkonevalmistajille. TheVedenkeittimen liitin, malli KSD168-1S01, on suunniteltu tarjoamaan vakaa sähköinen rajapinta vedenkeittimen ja sen lämmitysalustan välille, mikä tukee luotettavaa voimansiirtoa, tehokasta kokoonpanoa ja toistuvaa päivittäistä käyttöä.

Vedenkeittimen liitin on kriittinen komponentti langattomissa vedenkeittimissä, ja se yhdistää vedenkeittimen rungon virtalähteen pohjaan. Sen suunnittelu vaikuttaa sähkön jatkuvuuteen, mekaaniseen yhteensopivuuteen, kokoonpanotehokkuuteen ja tuotteen pitkäaikaiseen luotettavuuteen. Laitevalmistajilta oikean liittimen valinta edellyttää nimellisjännitteen ja -virran, liitinkokoonpanon, eristyksen suorituskyvyn, lämpötilankestävyyden, käyttöiän ja soveltuvien markkinahyväksyntöjen arviointia. Tämä opas selittää, kuinka vedenkeittimen liittimet toimivat, tarkastellaan JIATAI:n KSD168-1S01:n tekniset tiedot, verrataan keskeisiä valintakriteerejä ja hahmotellaan käytännön laadunvalvonta- ja hankintanäkökohdat OEM- ja ODM-projekteissa.

Sisällysluettelo

1. Mikä on vedenkeittimen liitin?
2. Kuinka vedenkeittimen liitin toimii?
3. Mitkä toiminnot ovat tärkeimpiä päivittäisessä toiminnassa?
4. KSD168-1S01 Tekniset tiedot
5. Kuinka valitset oikean liittimen?
6. Kuinka valmistajat voivat arvioida liittimen laadun?
7. Mitkä laitteet voivat käyttää vedenkeittimen liitinratkaisuja?
8. Mitä ostajien tulee varmistaa ennen tilaamista?
9. Usein kysytyt kysymykset
10. Johtopäätös

1. Mikä on vedenkeittimen liitin?

Sähkökattilan liitin on sähkömekaaninen komponentti, joka muodostaa sähköyhteyden vedenkeittimen ja sen sähkönsyöttöjärjestelyn välille. Monissa johdottomissa kattilamalleissa liitin on integroitu kattilan pohjaan ja se on yhdistetty vastaavaan kosketinkokoonpanoon lämmityspohjassa.

Tämän kokoonpanon avulla käyttäjät voivat nostaa vedenkeittimen alustastaan ​​irrottamatta kaapelia suoraan laitteen rungosta. Valmistajien kohdalla liittimen on sopia mekaaniseen rakenteeseen ja samalla on säilytettävä luotettava sähköinen kosketus toistuvan asennuksen ja irrotuksen aikana.

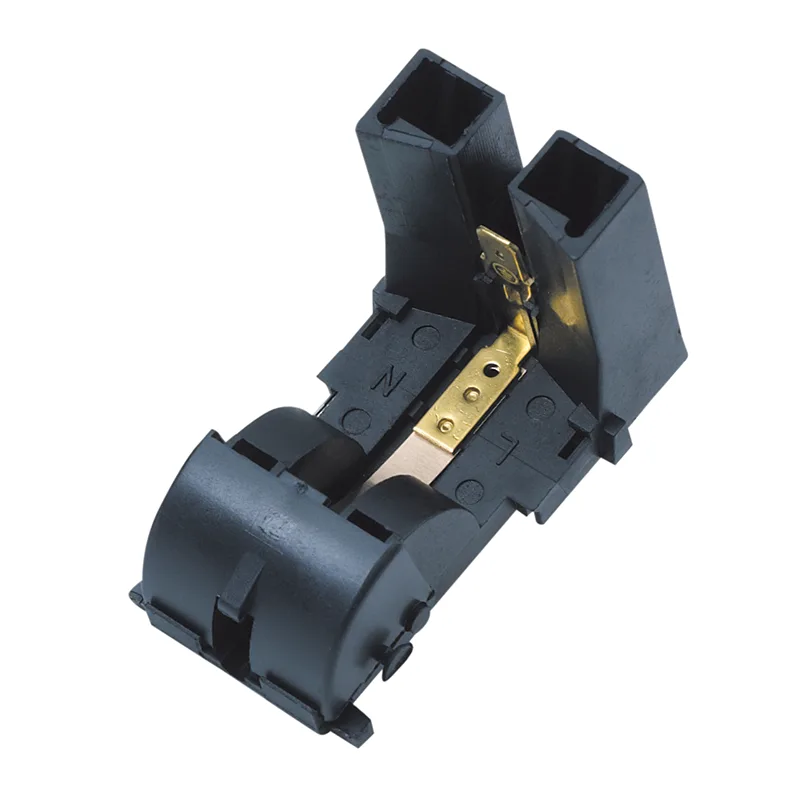

JIATAI:n KSD168-1S01 käyttää kolminapaista kokoonpanoa ja muovi- ja messinkirakenteen yhdistelmää. Nämä materiaalit palvelevat eri tarkoituksia: eristävä kotelo auttaa erottamaan johtavia komponentteja, kun taas messinki muodostaa sähköä johtavan kosketusmateriaalin. Todellinen suorituskyky riippuu valmiista suunnittelusta, materiaalilaadusta, kokoonpanon laadusta ja käyttöolosuhteista.

Laitesuunnittelutiimille liitin ei ole pelkkä lisävaruste. Se on osa yleistä sähköliitäntää, joten sen mitat, liitinjärjestely, virranmittaus ja yhteensopivuus siihen liittyvien ohjauskomponenttien kanssa on tarkistettava tuotekehityksen aikana.

Valmistajat voivat tarkastella mallikohtaisia ​​tietoja JIATAI Electrical Kettle Connector -tuotesivulta.

2. Kuinka vedenkeittimen liitin toimii?

Tyypillisessä johdottomassa vedenkeittimessä virtalähde liitetään verkkovirtaan virtajohdon kautta. Kun vedenkeitin on asetettu oikein alustalle, vastaavat liittimen koskettimet kytkeytyvät ja muodostavat lämmitykseen tarvittavan sähköpolun.

Prosessi voidaan ymmärtää neljän perusvaiheen kautta:

• Paikannus:Vedenkeitin asetetaan alustalle kohdistaen vastaavat liitinrakenteet.
• Sähkökontakti:Johtavat koskettimet kytkeytyvät muodostamaan tarkoitetun virtaliitännän.
• Lämmitystoiminta:Sähköenergia saapuu vedenkeittimen lämmityspiiriin, kun laitteen ohjausjärjestelmä sallii toiminnan.
• Yhteyden katkaisu:Vedenkeittimen nostaminen erottaa liittimen, mikä mahdollistaa langattoman käsittelyn.

Täydellisessä vedenkeitinjärjestelmässä liitin toimii lämmityselementin, kytkentämekanismin ja lämpötilan säätö- tai suojalaitteiden rinnalla. Näillä komponenteilla on erilaisia ​​tehtäviä. Liitin muodostaa sähköisen liitännän, kun taas asiaankuuluvat ohjauskomponentit säätelevät tai katkaisevat lämmitystä laitteen suunnittelun mukaan.

Pelkkää liitintä ei pidä käsitellä täydellisenä ylikuumenemissuojana tai automaattisena sammutusratkaisuna. Yleinen turvallisuus riippuu laitteen arkkitehtuurista, oikein sovitetuista komponenteista ja valmiin tuotteen asianmukaisesta testauksesta.

3. Mitkä toiminnot ovat tärkeimpiä päivittäisessä toiminnassa?

Vakaa sähkökontakti

Luotettava kosketus on välttämätöntä, koska vedenkeitin kokee toistuvasti kuumennusjaksoja ja mekaanista liikettä. Huonosti sovitetut koskettimet, riittämätön kosketuspaine, likaantuminen tai komponenttien kuluminen voivat lisätä kosketusvastusta ja aiheuttaa paikallista kuumenemista. Sopiva liitinrakenne auttaa ylläpitämään aiottua sähköliitäntää sen määritetyn käyttöiän ajan.

Sähköeristys

Eristävä rakenne erottaa johtavat osat ja auttaa estämään tahattoman sähkökosketuksen. Materiaalin valinta, komponenttien välinen etäisyys, kotelon eheys ja kokoonpanotarkkuus vaikuttavat kaikki eristyksen suorituskykyyn. Näitä tekijöitä tulee arvioida laitteen käyttöjännitteen ja sovellettavien turvallisuusvaatimusten perusteella.

Lämpövastus

Lämmityslaitteiden liittimet toimivat lämpöä tuottavien komponenttien lähellä. Niiden materiaalien ja rakenteen on vastattava odotettavissa olevia ympäristön ja paikallisia käyttölämpötiloja. JIATAI listaa KSD168-1S01:n ympäristön lämpötilan enimmäisarvoksi T125; tämä arvo tulee tulkita mallin teknisissä asiakirjoissa määriteltyjen ehtojen mukaisesti.

Mekaaninen kestävyys

Toistuva sijoittaminen ja poistaminen voi rasittaa liitoskoskettimia ja ympäröivää rakennetta. Liittimen on oltava yhteensopiva vedenkeittimen geometrian ja käyttötarkoituksen kanssa. Mekaaninen sopivuus ja kestävyys tulisi varmistaa varsinaisessa kokoonpanossa eikä pelkästään ulkonäön perusteella.

Valmistuksen yhteensopivuus

Liitin, joka on helppo integroida, voi auttaa laitevalmistajia standardoimaan kokoonpanomenettelyt. Yhdenmukaiset mitat, terminaalijärjestelyt ja tarkastusvaatimukset ovat erityisen tärkeitä suurien volyymien tuotannossa, jossa pienet vaihtelut voivat vaikuttaa kokoonpanon tuottoon ja loppupään luotettavuuteen.

4. KSD168-1S01 tekniset tiedot

Seuraavassa taulukossa on yhteenveto JIATAI:n tuotesivulla luetelluista teknisistä tiedoista. Ostajien tulee vahvistaa sovellettava luokituksen ja hyväksynnän yhdistelmä kohdemarkkinoillaan ennen komponentin valitsemista.

Nämä tiedot ovat tuotesivun tietoja, eivätkä korvaa täydellistä teknistä tiedotetta. Hyväksyntämerkit, mitoitusolosuhteet, testausmenettelyt ja tarkka sertifioinnin laajuus tulee tarkistaa nykyisestä dokumentaatiosta ennen tuotannon hyväksymistä.

5. Kuinka valitset oikean liittimen?

Vedenkeittimen liittimen valinta vaatii muutakin kuin sen yleisilmeen sovittamista. Suunnitteluryhmien tulee tarkistaa valmiin laitteen sähköiset, mekaaniset, lämpö- ja vaatimustenmukaisuusvaatimukset.

Vahvista jännitteen ja virran arvot

Aloita laitteen nimellisjännitteestä, nimellisvirrasta ja lämmityselementin tehosta. Liittimen tulee olla sopiva todelliselle sähkökuormitukselle määritellyissä käyttöolosuhteissa. Älä oleta, että yhdelle jännitteen ja virran yhdistelmälle hyväksytty malli tukee automaattisesti kaikkia toisille markkinoille lueteltuja luokituksia.

Tarkista napojen kokoonpano ja mitat

Vahvista koskettimien lukumäärä ja järjestely, asennusmitat, liitännän suunta ja liitosgeometria. Jos vaihdat olemassa olevaa komponenttia, vertaa alkuperäistä osanumeroa ja teknisiä piirustuksia sen sijaan, että luotat pelkästään visuaaliseen vastaavuuteen.

Arvioi lämpö- ja eristysvaatimukset

Tarkista käyttölämpötila liittimen ympärillä, mahdollinen altistuminen höyrylle tai kondensaatiolle ja laitteen eristysvaatimukset. Sopivan komponentin on toimittava sen valmistajan määrittelemissä olosuhteissa ja sovellettavissa tuotestandardeissa.

Tarkista markkinahyväksynnät

Eri kohdemarkkinat voivat vaatia erilaisia ​​vaatimustenmukaisuuden arviointeja ja asiakirjoja. Ostajien tulee varmistaa, että tietyllä mallilla ja luokitusyhdistelmällä on tarvittavat hyväksynnät aiottua tuotetta ja markkinoita varten. Toimittajan yleistä sertifiointilausumaa ei pidä tulkita todisteeksi siitä, että jokainen kokoonpano on hyväksytty.

Arvioi elinkaari- ja huoltotarpeet

Ota huomioon vedenkeittimen odotettu käyttötiheys, tuotteen takuutavoitteet ja liittimen vaadittu käyttöikä. Listattu sykliluokitus on merkityksellinen vain, kun sen testausolosuhteet ja hyväksymiskriteerit ymmärretään.

6. Miten valmistajat voivat arvioida liittimen laadun?

Laadunvalvonnan tulisi alkaa komponenttien hyväksynnän aikana ja jatkua saapuvan tarkastuksen ja valmiin laitteen testauksen kautta. Dokumentoitu prosessi auttaa tunnistamaan ongelmat ennen kuin komponentit tulevat massatuotantoon.

Hyödyllisiä varmennustoimintoja ovat:

• Silmämääräinen tarkastus:Tarkista halkeamien, muodonmuutosten, kontaminaatioiden ja näkyvien valmistusvirheiden varalta.
• Mittatarkastus:Tarkista kriittiset mitat ja liitäntägeometria hyväksyttyjen piirustusten perusteella.
• Yhteydenottoarvio:Arvioi sähkökoskettimen suorituskyky määritellyllä testimenetelmällä.
• Eristystesti:Suorita eristysvastus- ja dielektrisyystestit sovellettavien vaatimusten mukaisesti.
• Lämpötilan arviointi:Arvioi suorituskyky edustavissa käyttöolosuhteissa.
• Kestävyystesti:Tarkista mekaaninen ja sähköinen suorituskyky vaadittujen käyttöjaksojen aikana.
• Kokoonpanon vahvistus:Testaa liitin todellisessa vedenkeittimessä ja pohjakokoonpanossa.

Testauksen tulee noudattaa hyväksyttyjä menettelyjä, sopivia laitteita ja dokumentoituja hyväksyntärajoja. Pätevän henkilöstön on suoritettava suurjännitetestit asianmukaisia ​​suojatoimia käyttäen. Tuotekohtaiset vaatimukset ja sovellettavat turvallisuusstandardit ovat etusijalla yleisiin testiarvoihin nähden.

7. Mitkä laitteet voivat käyttää vedenkeittimen liitinratkaisuja?

Vedenkeittimen liittimet liittyvät ensisijaisesti langattomiin vedenkeitin, mutta samanlaiset liitäntäperiaatteet voivat olla merkityksellisiä myös muille pienikokoisille lämmityslaitteille, mikäli sähköinen ja mekaaninen rakenne sen sallii.

• Kotitalouksien vedenkeittimet:Liitä vedenkeittimen runko sen sähkökäyttöiseen lämmitysalustaan.
• Teenkeittolaitteet:Tukee yhteensopivia lämmitysjärjestelmiä, joita käytetään kuumien juomien valmistukseen.
• Valitut juomien lämmitystuotteet:Järjestä sähköliitäntä, jossa liittimen tekniset tiedot vastaavat laitteen rakennetta.
• OEM- ja ODM-laitteet:Tarjoa komponenttivaihtoehto valmistajille, jotka kehittävät omia vedenkeitinmalleja tai omia tuotemerkkejään.

Yhteensopivuus on aina varmistettava jokaisen sovelluksen osalta. Samannäköisillä laitteilla voi olla erilaiset teholuokat, liitinjärjestelyt, lämpötilaolosuhteet ja sertifiointivaatimukset.

8. Mitä ostajien tulee vahvistaa ennen tilaamista?

Ostoryhmille selkeä tekninen viestintä auttaa vähentämään yhteensopimattomia tilauksia, vältettäviä tuotantoviiveitä ja komponenttien pätevyysongelmia. Ennen kuin teet tilauksen, vahvista seuraavat tiedot toimittajalta:

1. Hakemuksen tiedot:Ilmoita vedenkeittimen malli, tuotepiirustukset, asennuspaikka ja aiotut käyttöolosuhteet.
2. Sähkövaatimukset:Määritä nimellisjännite, virta, lämmitysteho ja kohdemarkkinoiden vaatimukset.
3. Mekaaninen yhteensopivuus:Vahvista mitat, napojen järjestely, liitosliitäntä ja asennustiedot.
4. Tekninen dokumentaatio:Pyydä uusin tietolomake, soveltuvat testiraportit ja asiaankuuluvat hyväksyntäasiakirjat.
5. Esimerkkiarviointi:Testaa näytteitä varsinaisessa laitekokoonpanossa ennen massatuotannon hyväksymistä.
6. Toimitusjärjestelyt:Vahvista tilausmäärä, pakkaus, toimitusaika, toimitusehdot ja erän jäljitettävyys tarvittaessa.

JIATAI tukee vedenkeittimen komponenttien hankintaa tuotetietojen ja teknisen viestinnän kautta. Saat mallikohtaiset tiedot vierailemalla KSD168-1S01 Electrical Kettle Connector -sivulla ja vahvistamalla vaatimukset ennen tilauksen tekemistä.

9. Usein kysytyt kysymykset

Q1: Mitä vedenkeittimen liitin tekee?

Se muodostaa sähköisen yhteyden langattoman vedenkeittimen ja sen virtalähteen välille, jolloin sähköenergia pääsee lämmityspiiriin, kun laitteen ohjausjärjestelmä sallii toiminnan.

Q2: Mistä JIATAI KSD168-1S01 -liitin on tehty?

Tuotesivulla on rakennusmateriaaleina muovi ja messinki. Muovi toimii eristävänä kotelona, ​​kun taas messinki tarjoaa johtavaa kosketusmateriaalia. Yksityiskohtaiset materiaaliluokat tulee vahvistaa teknisessä dokumentaatiossa.

Q3: Kuinka monta napaa KSD168-1S01:ssä on?

Luettelossa on kolme napaa. Ostajien tulee tarkistaa liitinjärjestely ja liitosmitat vedenkeittimen suunnitteluun nähden ennen komponentin hyväksymistä.

Q4: Sopiiko liitin sekä 110V että 220V markkinoille?

Tuotesivulla on lueteltu useita eri hyväksyntöihin liittyviä jännite- ja virtayhdistelmiä. Tietyille markkinoille sopiva tarkka yhdistelmä on vahvistettava JIATAI:lta ja tuettava soveltuvalla tuotedokumentaatiolla.

Q5: Mitä 10 000 käyttöjakson käyttöikä tarkoittaa?

Se on tuotteen käyttöikäluku. Ostajien tulee pyytää asiaankuuluvaa testimääritelmää, käyttöolosuhteita ja hyväksymiskriteerejä ymmärtääkseen, kuinka luokitus koskee heidän aiottuun käyttöönsä.

Q6: Voinko korvata olemassa olevan vedenkeittimen liittimen KSD168-1S01:llä?

Vasta sen jälkeen, kun on tarkistettu sähköiset arvot, napakokoonpano, mekaaniset mitat, lämpötilavaatimukset ja asiaankuuluvat hyväksynnät. Pätevän insinöörin tulee varmistaa yhteensopivuus ennen kuin vaihtoa käytetään tuotannossa.

Q7: Mitä tietoja minun tulee lähettää, kun pyydän tarjousta?

Ilmoita vaadittu malli tai näyte, sähköarvot, aiotut markkinat, arvioitu tilausmäärä, mekaaniset piirustukset, jos saatavilla, ja mahdolliset erityiset testaus- tai dokumentaatiovaatimukset. Tämä auttaa toimittajaa arvioimaan hakemuksen tarkemmin.

10. Johtopäätös

Vedenkeittimen liitin on pieni mutta olennainen komponentti langattoman vedenkeittimen suorituskyvyssä. Oikea valinta auttaa valmistajia luomaan luotettavan voimansiirron, ylläpitämään mekaanista yhteensopivuutta ja täyttämään valmiin laitteen sähkö- ja lämpövaatimukset. Suunnittelu- ja hankintatiimit voivat tehdä tietoisempia hankintapäätöksiä tarkistamalla nykyiset arvot, pylväskokoonpanon, eristyksen suorituskyvyn, käyttöiän ja markkinakohtaiset hyväksynnät. JIATAI:n KSD168-1S01 tarjoaa määritellyn kolminapaisen liitinvaihtoehdon yhteensopiville vedenkeitinmalleille, ja mallikohtaiset tekniset tiedot ovat tarkastettavissa. Vieraile JIATAI Electrical Kettle Connector -tuotesivulla tutustuaksesi lueteltuihin yksityiskohtiin jaota meihin yhteyttäkeskustella hakemuksestasi, pyytää teknistä dokumentaatiota, arvioida näytteitä ja löytää sopiva liitinratkaisu seuraavaa laitetuotantoprojektiasi varten.
