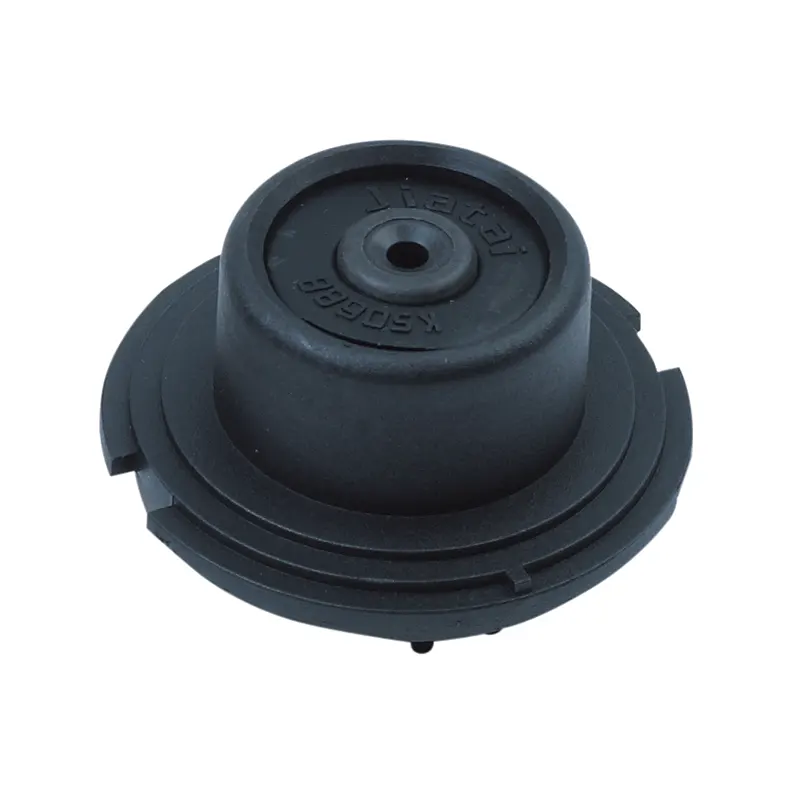

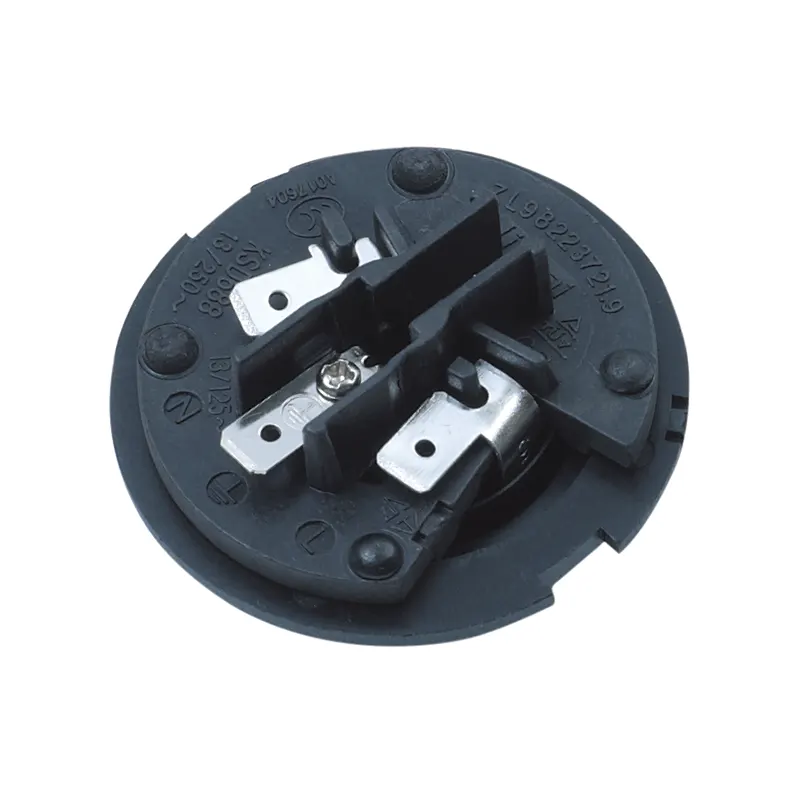

Vedenpitävä kahvinkeitin

Toisin kuin tavalliset kuivissa olosuhteissa käytetyt liittimet, kahvinkeittimen liitäntäkomponenttien on jatkettava toimintaansa ympäristöissä, jotka ovat alttiina kuumalle vedelle, höyrylle ja satunnaiselle nestekosketukselle. Päivittäisen käytön aikana kosteutta voi päästä liitosalueille kondensoitumisen tai vahingossa roiskumisen kautta, mikä saattaa vaikuttaa eristyksen suorituskykyyn ja sähköiseen vakauteen. JIATAI Coffee Make Waterproof Coupler on kehitetty tiivistyssuojalla liitosrakenteen ympärillä, mikä auttaa ylläpitämään turvallisen sähkönsiirron juomalaitteisiin, joissa vaaditaan kosteudenkestävyyttä.

Erittely

Tiivistysrakenne, joka suojaa paremmin nesteille altistumista vastaan

Vedenpitävyys ei riipu pelkästään ulkokotelosta vaan myös liitinjärjestelmän täydellisestä tiivistysrakenteesta.

Kytkimen suunnittelussa on integroitu:

Suljettu kosketussuoja

Lämmönkestävät eristysmateriaalit

Optimoitu sisäinen rakenne

Vakaa mekaaninen liitäntä

Nämä ominaisuudet auttavat vähentämään kosteuden tunkeutumisen, korroosion ja sähkövuotojen aiheuttamia riskejä laitteen pitkäaikaisen käytön aikana.

Räätälöintiasetukset

Suunniteltu juomalaitteisiin, joilla on korkeammat suojausvaatimukset

Kahvinkeittimillä ja vastaavilla laitteilla on yhä monimutkaisempia työympäristöjä, erityisesti tuotteissa, joissa yhdistyvät lämmitys, vedenkierto ja sähkökomponentit.

JIATAI Coffee Maker Waterproof Coupler sopii laitevalmistajille, jotka kehittävät tuotteita, jotka vaativat:

Parempi kosteudenkestävyys

Vakaa sähköliitäntä lämmitysalueiden lähellä

Pitkä käyttövarmuus

Kompakti integrointi laiterakenteisiin

Vaihe 1: T&K- ja DFM-analyysi: Suunnittelijamme analysoivat CAD-piirustuksesi optimoidakseen seinämän paksuuden, vetokulmat ja tiivistysurat. SLA 3D-tulostuksen ja pehmeän silikonivaluteknologian avulla pystymme toimittamaan toimivia prototyyppejä 5–7 arkipäivässä.

Vaihe 2: Tarkkuustyökalut ja leimaus: Päätteiden leimaus: Fosforipronssi- tai berylliumkupariliittimien nopea progressiivinen leimaus varmistaa poikkeuksellisen kosketusvakauden. Muotit valmistetaan nopeilla CNC- ja EDM-laitteilla pitäen toleranssit ±0,005 mm:n sisällä.

Vaihe 3: Nestemäisen silikonikumin (LSR) päällemuovaus: Zero-Gap -tiivistys: Poistaa manuaaliset kokoonpanovirheet ja varmistaa, että vedenpitävä tiiviste ei liiku tai hajoa lämmön vaikutuksesta. Edistyksellinen usean materiaalin ruiskuvalu liittää saumattomasti korkean lämpötilan kestomuovin elintarvikelaatuisiin silikonitiivisteisiin.

Vaihe 4: Pinnoitus ja ultraäänihitsaus: Kosketuspisteissä on paksu kulta- tai hopeapinnoite, joka estää happamien kahviöljyjen ja kalkkikiven aiheuttamaa korroosiota. Saumaton hitsaus: Kotelot tiivistetään korkeataajuisella ultraääni- tai laserhitsaustekniikalla pysyvän, ilmatiiviin esteen luomiseksi.

Vaihe 5: Täysin automatisoitu linjatarkastus: Korkean potentiaalin (Hi-Pot) testaus: AC 1500 V / 1 minuutin kestojännitetesti sähkövuodon estämiseksi kosteissa ympäristöissä. Helium/ilmanpainevuototestaus: 100 % testaus 0,3 MPa:lla IP67/IP68-ilmatiiviyden varmistamiseksi. Optinen ulottuvuustarkastus: CCD-automaattiset näköjärjestelmät tarkastavat kriittiset mitat ja tappien kohdistuksen.

Räätälöity kehitys laitevaatimusten perusteella

Uusissa kahvinkeitinprojekteissa liittimen suunnittelun on usein vastattava koko laitteen rakennetta sen sijaan, että se toimisi itsenäisenä komponenttina.

JIATAI tukee räätälöintiä seuraavilla alueilla:

Vedenpitävä suojataso

Pin-määritys

Yhteydenottomateriaalit

Asunnon rakenne

Johdinliitäntävaatimukset

Ennen massatuotantoa suoritettavan näytetarkastuksen avulla asiakkaat voivat varmistaa mekaanisen yhteensopivuuden ja sähköisen suorituskyvyn omien laitesuunnitelmiensa kanssa.

Sovellusalueet

Kahvinkeittimen vedenpitävä liitin on suunniteltu laitteisiin, joissa sähköliitäntäkomponentit tarvitsevat lisäsuojaa vedeltä ja höyryltä.

Tyypillisiä käyttökohteita ovat kahvinkeittimet, juomankeittimet, vedenkeittimet ja muut pienet kodinkoneet, joissa yhdistyvät lämmitys ja nesteenkäsittelytoiminnot.

Näille tuotteille vedenpitävä suoja auttaa pidentämään komponenttien kestävyyttä ja parantamaan laitteen yleistä luotettavuutta.

FAQ

Q1: Mikä on mukautetun muotin kehittämisen läpimenoaika?

V: DFM (Design for Manufacturability) ja CAD-suunnittelun vahvistus: 2–3 arkipäivää. Muotin valmistus: 15-20 kalenteripäivää. Ensimmäisen artikkelin tarkastuksen (FAI) näytteet: 3–5 päivää muotin valmistumisen jälkeen. Kaiken kaikkiaan räätälöityjen projektien suunnittelusta näytteen hyväksymiseen kuluu alle 3 viikkoa.

Q2: Miksi kahvinkeittimet vaativat "vedenpitäviä liittimiä"?

V: Sisäinen kondenssivesi, korkeapaineinen höyry ja tahattomat nesteroiskeet tunkeutuvat usein tavallisiin sähköliittimiin, mikä johtaa oikosulkuihin, kalkin aiheuttamaan korroosioon tai järjestelmähäiriöihin. IP67-vesitiiviissä liittimissämme on integroitu silikoni-O-rengas ja ylivalettu kotelo, joka sulkee kosteuden kokonaan pois ja pidentää siten laitteen käyttöikää merkittävästi.

Q3: Kestävätkö vedenpitäviin tiivisteisiin käytetyt materiaalit korkean lämpötilan vettä tai höyryä?

V: Kyllä. Käytämme vain FDA- ja LFGB-sertifioitua, BPA-vapaata nestemäistä silikonikumia (LSR) tai etyleenipropyleenidieenimonomeerikumia (EPDM) tiivistekomponenttiemme valmistukseen. Materiaali säilyttää elastisen muistinsa ja myrkyttömät ominaisuutensa jatkuvassa käyttölämpötilassa jopa 200 °C (392 °F).

Q4: Voimmeko mukauttaa johdinsarjan pituuksia tai määrittää liittimen liittimet?

V: Varmasti. Tarjoamme kattavat integroidut johdinsarjan räätälöintipalvelut, mukaan lukien johdinmittavalinta (esim. UL1015/UL1332 korkean lämpötilan johto), mukautettuja pituuksia, kutisteputkisovellusta ja vaihtoehtoja merkkiliittimille (kuten JST-, Molex- ja TE-liittimet).

Etsitkö räätälöityä vedenpitävää liitäntäratkaisua uuden sukupolven kahvinkeittimille? Ota yhteyttä sovellusinsinööreihimme jo tänään saadaksesi ilmaisen DFM-arvioinnin (Design for Manufacturability), CAD-malleja ja mukautetun tarjouksen. Tarjoamme DFM-analyysin ja tekniset ratkaisut 24 tunnin sisällä.

Tuotantotiedot

Tarvitsetko vedenpitävän liitäntäratkaisun kahvilaitteellesi?

JIATAI kehittää luotettavia Coffee Make Waterproof Couplereita ja nestepohjaisia ​​lämmityslaitteita, jotka auttavat valmistajia parantamaan liitäntäturvallisuutta vaativissa ympäristöissä.

Ota yhteyttä JIATAI:iin sovelluksesi vaatimuksissa ja keskustele sopivasta liitinsuunnittelusta.
