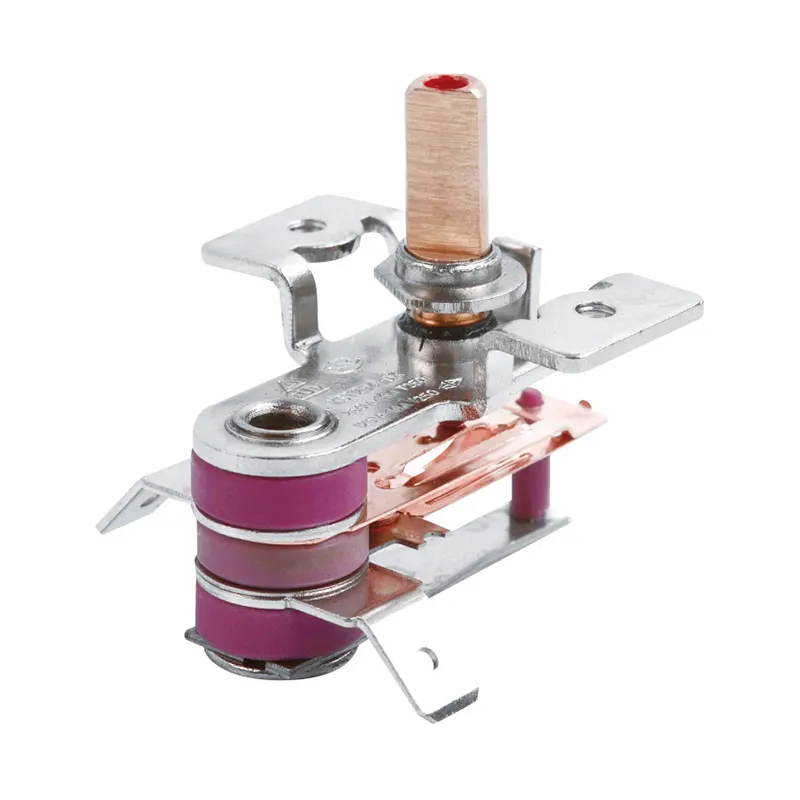

Sähköinen höyrysilitysraudan lämpötilan säädin

Tekniset suorituskykyvaatimukset

Korkean tuoton luokka

Materiaalit ja rakennusstandardit

Hopeaseoksesta valmistetut kosketinniitit: Hopea-kadmiumoksidi (AgCdO) tai hopeanikkeli (AgNi) -koskettimet estävät kaarihitsauksen, pistesyöpymisen ja hapettumisen suurilla kapasitiivisilla ja resistiivisillä kuormituksilla.

Laadukas steatiittipohja: Eristävä keraaminen runko on valmistettu tiukoilla mittatoleransseilla, eikä se kutistu, halkeile tai pehmene jatkuvan käytön aikana yli 200 °C:n lämpötiloissa.

Virumaton bimetallinen kokoonpano: Tarkkuusleimatut bimetallinauhat varmistavat terävän, ratkaisevan kytkentätoiminnan ilman mikrokaaria, minimoiden siten radiotaajuiset häiriöt (RFI) ja vähentävät koskettimien kulumista.

Laadunvalvonta ja vaatimustenmukaisuuden testaus

Jokainen automatisoidun tuotantolinjan erä käy läpi 100 % tehdastarkastuksen ennen pakkaamista:

Kansainväliset standardit: UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 ja REACH standardien mukainen.

Lämpökalibrointi: Testattu lämpötilasäädellyissä öljy- tai ilmahauteissa sen varmistamiseksi, että avautumis- ja sulkemiskohdat vastaavat vaatimuksia.

Dielektrinen kestojännite: 1500 VAC:n 60 sekunnin suurjännitteen läpilyöntitesti.

Tuoteparametri

Insinöörin valintaopas

Kun valitset sopivaa säädintä sähköiselle höyrysilitysraudalle, varmista sähköisen höyrysilitysraudan lämpötilansäätimen akselimittojen, nykyisen kuormituksen, lämpövasteen ja asennuskokoonpanon yhteensopivuus. Määritä erityisvaatimukset seuraavien vaiheiden avulla.

Vaihe 1: Valitse toimintamekanismi

Säädettävä bimetallitermostaatti: Toimii ensisijaisena ohjauskomponenttina, joka liitetään suoraan käyttäjän ohjaamaan valitsimeen. Mahdollistaa pohjalevyn lämpötilan jatkuvan säätämisen eri kangasasetuksissa nylonista/silkistä pellavaan/puuvillaan.

Kiinteän lämpötilan pikatoimintokytkin: Toimii ylimääräisenä turvalämpötilan rajoittimena tai kiehumiskuivauksen katkaisijana. Asennettuna höyrykattilaan tai pohjalevyn lisälämmitysvyöhykkeeseen, se katkaisee piirin pysyvästi tai tilapäisesti ylikuumenemisen sattuessa.

Vaihe 2: Määritä lämpötila-alue

Lämpötila-ero määrittää höyryn ulostulon vakauden ja estää toistuvan vaihdon:

Korkean lämpötilan asetus (160°C – 230°C): Soveltuu puuvilla-, pellava- ja jatkuvahöyrysovelluksiin.

Keskilämpötila-asetus (110°C – 160°C): Soveltuu villa- ja polyesterisekoitteille.

Matala lämpötila (50°C – 110°C): Soveltuu synteettisille kuiduille. Pienempi ero (±3°C) tarvitaan estämään äkillinen lämpötilan lasku, kun vesi koskettaa pohjalevyä.

Differentiaalinen valinta

Leveä ero (8°C – 12°C): Suositellaan kuivaraudalle kytkentätaajuuden vähentämiseksi ja hopeakoskettimien käyttöiän pidentämiseksi.

Kapea ero (3°C – 5°C): Soveltuu suuritehoisille höyrysilitysraudoille takaamaan välittömän lämmitysvasteen, kun vesi pääsee höyrykammioon.

Vaihe 3: Yhdistä muoto ja asennusrakenne

Akselityyppi: Vaihtoehtoja ovat D-leikatut akselit, poikkiuraiset akselit tai pyälletyt akselit.

Akselin pituus ja kiertokulma: Vakioakselin pituudet vaihtelevat 10 mm - 30 mm. Kääntövaihtoehtoja ovat 180°, 270° tai 300°.

Asennusteline: Litteä pohjarakenne, jossa vakioreikäväli on 28 mm tai 36 mm. Kompakteihin silitysraudoihin on saatavana mukautettuja offset- tai taivutettuja asennuskiinnikkeitä.

Vaihe 4: Päätteen konfigurointi ja välit

Liittimen leveys: Vakioliittimet 6,3 mm (1/4") tai 4,8 mm (1/10").

Liitäntäkulma: 0° (vaaka/suora), 45° (kulma) tai 90° (pysty). Pystysuorat asettelut vähentävät vaakasuoraa jalanjälkeä matalaprofiilisissa silitysraudoissa.

Vaihe 5: Lämpökompensointivaihtoehdot

Suuritehoisissa höyrysilitysraudoissa (2 000 W – 2 800 W) kylmän veden ruiskuttaminen voi aiheuttaa lämpöviivettä pohjalevyn pintaan ennen kuin lämpö johdetaan bimetallinauhaan. Kompensoimaton: Soveltuu tavallisiin kuivasilitysraudoihin ja kevyisiin matkasilitysraudoihin.

Sisäisellä resistiivisellä kompensaatiolla: Sisäänrakennettu lämmityselementti nopeuttaa bimetallinauhan vastetta voimakkaiden höyryjaksojen aikana ja ylläpitää näin tasaisen pohjan lämpötilan.

Pyydä näytteitä ja teknisiä tarjouksia

Jos haluat pyytää kalibroituja suunnittelunäytteitä tai saada tarjouksen 24 tunnin kuluessa, anna seuraavat tiedot tekniselle tiimillemme:

Liittimen mitat ja suuntakulma

Arvioitu vuotuinen kysyntä

Sähkökuormitusvaatimukset (jännite ja virta)

Käyttölämpötila-alue ja lämpötila-erovaatimukset

Tuotantotiedot
